NSK 100BAR10HTYNDBELP-04軸承
| 產品名稱： | 100BAR10HTYNDBELP-04軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-25 19:39:31 | 內徑 | 100 |
| 外徑 | 150 | 雙列厚度 | 45 |
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【100：內徑：100 mm】【BAR：接觸角 30°】【10：內徑尺寸、外徑尺寸10系列，寬度尺寸特殊管理】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【TYN：滾動體引導聚酰胺樹脂保持架】【DB：雙列背對背配對】【EL：微預緊】【P-04：未知公差精度代號】
咨詢熱線：13924080008NSK 100BAR10HTYNDBELP-04軸承代號說明
1
0
0
B
A
R
1
0
H
T
Y
N
D
B
E
L
P
-
0
4
100：內徑：100 mm
BAR：接觸角 30°
10：內徑尺寸、外徑尺寸10系列，寬度尺寸特殊管理
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
TYN：滾動體引導聚酰胺樹脂保持架
DB：雙列背對背配對
EL：微預緊
P-04：未知公差精度代號
NSK 100BAR10HTYNDBELP-04軸承詳細參數

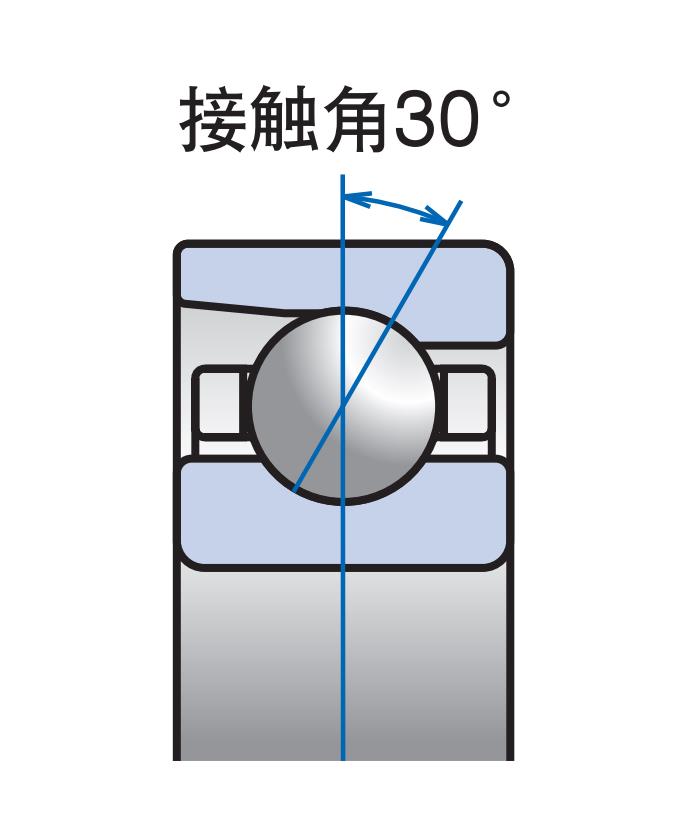

接觸角 30°
SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
滾動體引導聚酰胺樹脂保持架
雙列背對背配對
微預緊- 基本尺寸
- d 100 mm 內徑
- D 150 mm 外徑
- 2B 45 mm 雙列厚度
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Ca -43.5 kN 額定動載荷
- Coa -100 kN 額定靜載荷
- 極限軸向載荷
- 46.5 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 有效載荷中心
- a 47.3 mm 作用點位置
- 質量
- 1.22 kg 參考
- 極限轉速
- Grease 6800 /min 脂潤滑
- Oil 8400 /min 油潤滑
- 安裝相關尺寸
- da min 109 mm
- Db max 144 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力（DB、DF組合）
- EL 417 N
- L 2049 N
- 軸向剛度（DB、DF組合）
- EL 311 N/μm
- L 543 N/μm
- 測量軸向游隙
- EL -5 μm
- L -20 μm
