NSK精密軸承
Precision Bearings
NSK 7032CTYNDBLP4軸承
| 產品名稱： | 7032CTYNDBLP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-09-24 22:15:46 | 內徑 | 160 |
| 外徑 | 240 | 厚度 | 38 |
| rmin | 2.1 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【32：內徑：160 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DB：雙列背對背配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7032CTYNDBLP4軸承代號說明
7
0
3
2
C
T
Y
N
D
B
L
P
4
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
32：內徑：160 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

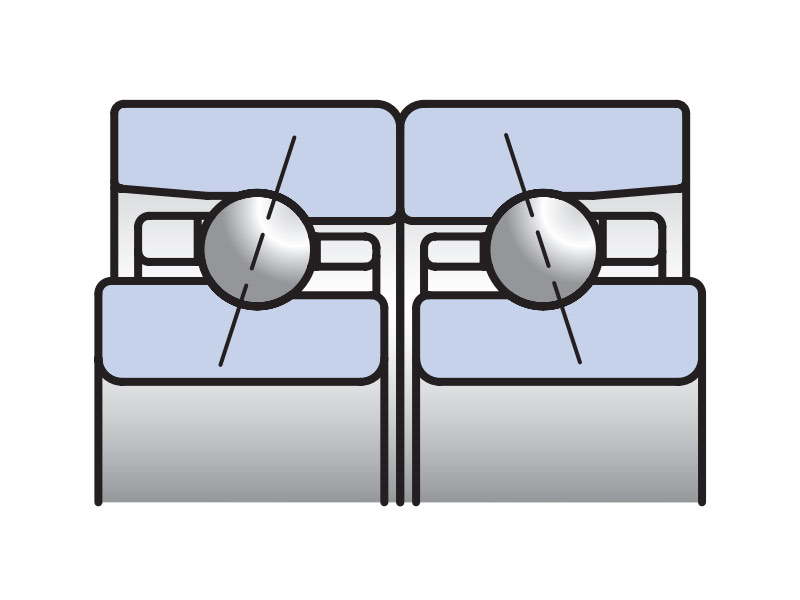

DB：雙列背對背配對
L：輕預緊
P4：ISO 4級
NSK 7032CTYNDBLP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
雙列背對背配對
輕預緊- 基本尺寸
- d 160 mm 內徑
- D 240 mm 外徑
- B 38 mm 厚度
- rmin 2.1 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 360 kN 額定動載荷
- Cor 386 kN 額定靜載荷
- 極限軸向載荷
- 118 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 16 系數
- 有效載荷中心
- a 45.8 mm 作用點位置
- 極限轉速
- Grease 4240（安全轉速3180） /min 脂潤滑
- Oil 6640（安全轉速4980） /min 油潤滑
- 安裝相關尺寸
- da min 172 mm
- Da max 228 mm
- Db max 233 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- L 1270 N
- 軸向剛度
- L 197 N/μm
- 徑向剛度
- L 1182 N/μm
- 測量軸向游隙
- L -58 μm
- 質量
- 10.22 kg 參考
