NSK 725CTYNDTMP5軸承
| 產品名稱： | 725CTYNDTMP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-04-29 18:06:12 | 內徑 | 5 |
| 外徑 | 16 | 厚度 | 5 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【5：內徑：5 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DT：雙列串聯配對】【M：中預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 725CTYNDTMP5軸承代號說明
7
2
5
C
T
Y
N
D
T
M
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
5：內徑：5 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架
DT：雙列串聯配對

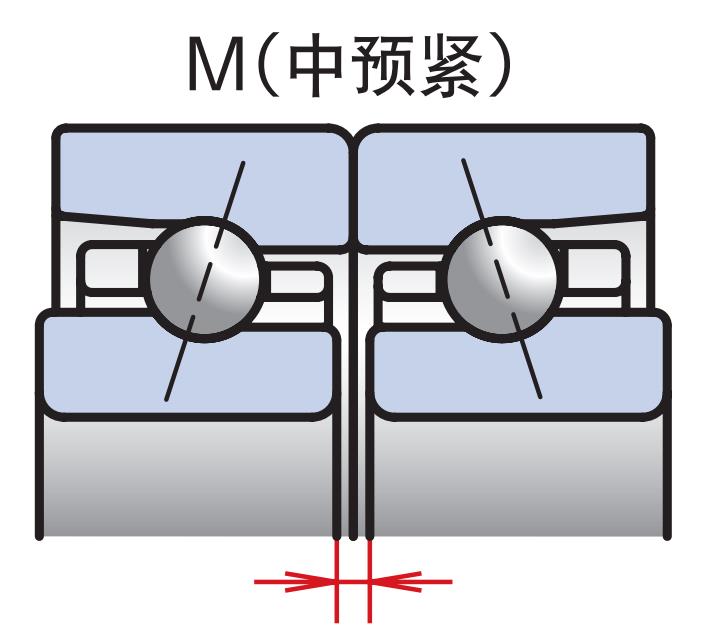

M：中預緊
P5：ISO 5級
NSK 725CTYNDTMP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
雙列串聯配對
中預緊- 基本尺寸
- d 5 mm 內徑
- D 16 mm 外徑
- B 5 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 3.4 kN 額定動載荷
- Cor 1.32 kN 額定靜載荷
- 極限軸向載荷
- 0.565 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 12.6 系數
- 有效載荷中心
- a 3.9 mm 作用點位置
- 極限轉速
- Grease 71500（安全轉速53625） /min 脂潤滑
- Oil 108550（安全轉速81412.5） /min 油潤滑
- 安裝相關尺寸
- da min 7.5 mm
- Da max 13.5 mm
- Db max mm
- ra max 0.3 mm
- rb max mm
- 預緊力
- M 12 N
- 軸向剛度
- M 10 N/μm
- 徑向剛度
- M 50 N/μm
- 測量軸向游隙
- M 12 μm
- 質量
- 0.01 kg 參考
